患者王XX、男、61歲。主 訴：間斷性咽疼、咽異物感一年余?，F(xiàn)病史：一年來無明顯誘因出現左側咽疼、咽異物感，無發熱。在當?shù)匕础把恃住敝委?，具體用藥不詳，效果欠佳。今為求進一步治療，前來我院就診。
臨床考慮為：莖突過長綜合征，行CBCT檢查。
患者到放射科進行莖突CBCT掃描。

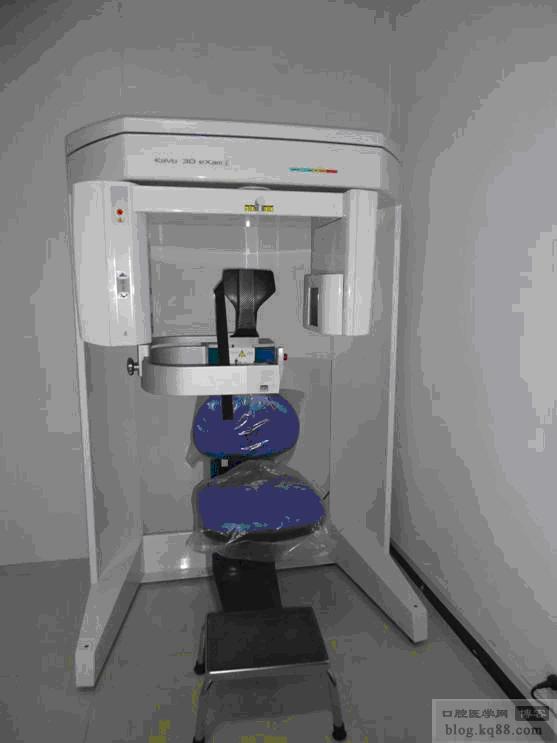

我們采用美國卡瓦公司的CBCT機進行掃描。掃描體位：坐位；掃描方式：三維（360度全方位）錐形束掃描；掃描基準線：掃描水平線與牙合平面平行；掃描野（FOV）：頭部；重建算法：高分辨率重建；重建容積：14X8.5cm；獲取時間：8.9秒；掃描參數：15.44 mAs，120 kVP；測量：雙側莖突同時測量長度。長度測量時，起點是莖突基底部至尖部的骨性距離。圖1為美國卡瓦公司CBCT。
圖1

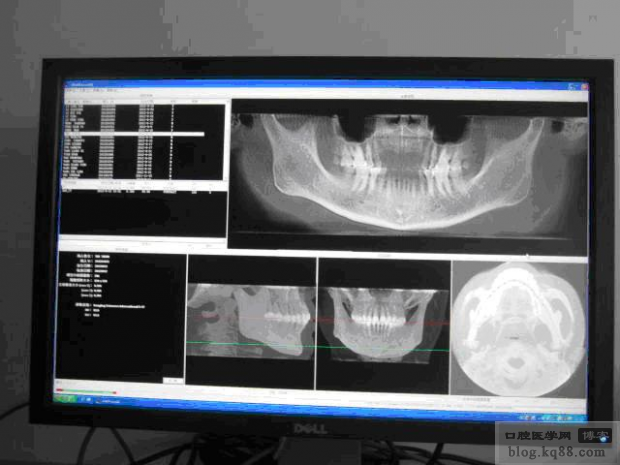

圖2是患者重建后CBCT的初始頁面
圖2

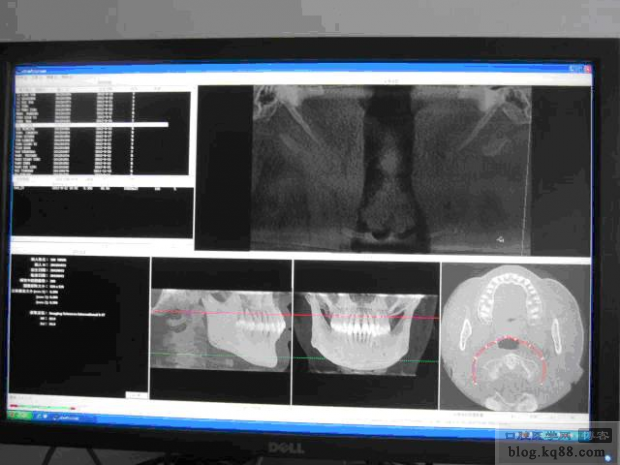

圖3通過層次閾的調整把兩側的莖突調整到一個層面上
圖3

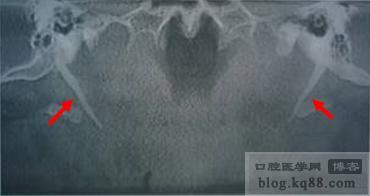

圖4 通過各種調節 讓莖突更清晰
圖4
圖5左側莖突矢狀面影像
圖5

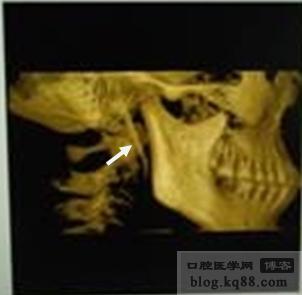

圖6右側莖突三維影像
圖6

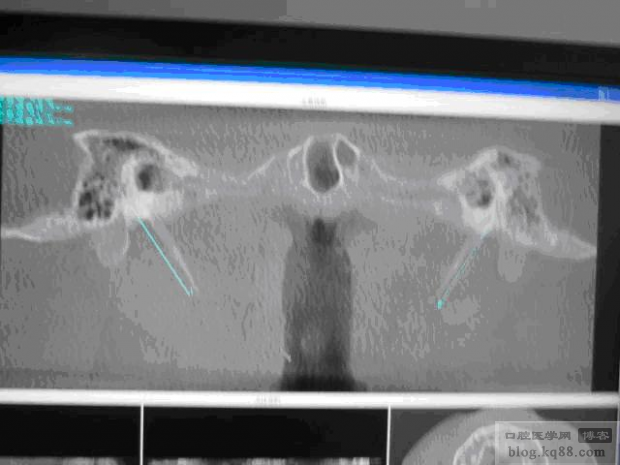

圖7雙側莖突測量影像
圖7

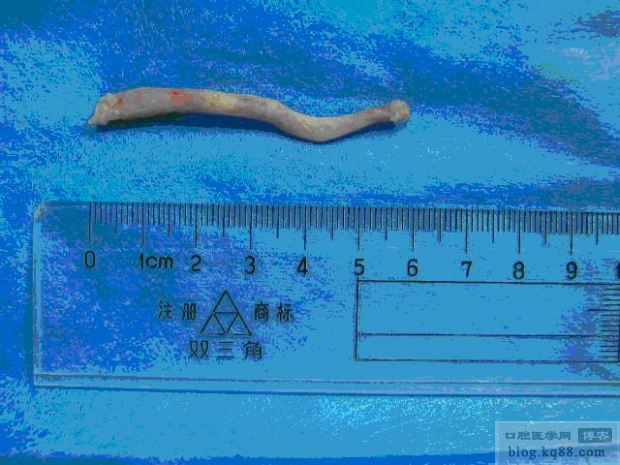

圖8右側莖突標本
圖8

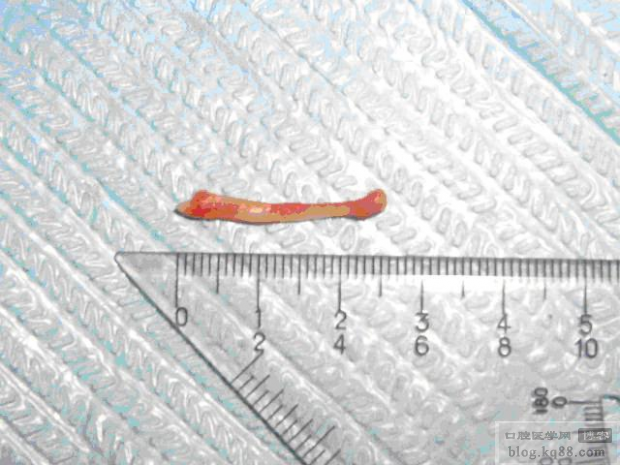

圖9左側莖突標本
圖9

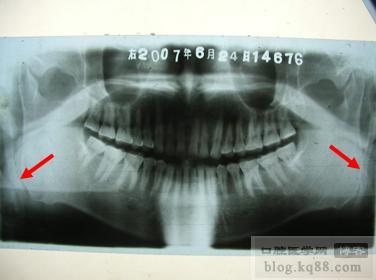

圖10常規曲面體層片
圖10
莖突過長綜合癥：是因莖突過長、或其方位、形態的異常，刺激鄰近血管、神經所引起的咽部異物感，咽痛及反射性耳痛、頭頸痛和涎液增多等癥狀的總稱。本例患者有較重臨床癥狀，行手術切除治療，術后癥狀消失。
討論
1 通常診斷莖突過長綜合征的主要影像學檢查為X線平片（莖突正側位片和曲面體層片），莖突因其位置特殊，傳統X線平片投照時可引起影像放大和扭曲，以及莖突和周圍骨質重疊，不能清晰顯示莖突的全貌，使得莖突長度測量的準確性受到限制，影響該病的正確診斷。
2 CBCT采用錐形束X射線，在單次掃描獲得完整圖像。從而獲得頜面部三維數字圖像信息。CBCT數據可在初次重建獲得的軸位圖像上進行多向、多平面重建（MPR）及曲面斷層或三維重建。除去莖突周圍組織影像干擾，只保留莖突影像，立體顯示莖突長度、粗細和方向，既能顯示莖突本身，又能顯示莖突舌骨韌帶的鈣化。利用多平面、多角度旋轉技術可清晰觀察莖突過長的立體解剖及其與周圍組織的關系，有利于臨床手術方案的制定和手術徑路的選擇。
總之，CBCT重建能清楚、直觀地顯示莖突在三維空間的全貌，準確地測量其長度、角度以及反應其與周圍組織結構的關系。是目前診斷莖突過長綜合征的一種準確、理想的檢查方法。
